بررسی ریزساختار ناحیه متأثر از حرارت (HAZ) در جوشکاری اصطکاکی اغتشاشی (Friction Stir Welding - FSW) فولاد ۳۰۴
چکیده:
جوشکاری اصطکاکی اغتشاشی (FSW) به عنوان یک روش جوشکاری حالت جامد، تحولی در اتصال مواد دشوارجوش مانند فولادهای زنگ نزن آستنیتی ایجاد کرده است. برخلاف روش های ذوبی، در FSW ناحیه متأثر از حرارت (HAZ) دارای ویژگی های منحصر به فردی است که تأثیر مستقیمی بر خواص نهایی اتصال دارد. این مقاله به بررسی دقیق ریزساختار HAZ در جوشکاری اصطکاکی اغتشاشی فولاد زنگ نزن ۳۰۴ میپردازد و تأثیر پارامترهای فرآیند بر تحولات ریزساختاری و خواص مکانیکی این ناحیه را تحلیل میکند.
۱. مقاله
فولاد زنگ نزن آستنیتی ۳۰۴ به دلیل ترکیب مطلوب خواص مکانیکی و مقاومت به خوردگی، کاربرد گستردهای در صنایع دارد. با این حال، جوشکاری ذوبی این آلیاژ با چالش هایی مانند ترک گرم، اعوجاج و حساسیت به خوردگی بین دانه ای همراه است. جوشکاری اصطکاکی اغتشاشی به عنوان یک روش حالت جامد، این مشکلات را مرتفع ساخته است. در این روش، ناحیه متأثر از حرارت (HAZ) دارای ویژگی های متمایزی نسبت به روش های ذوبی است که نیازمند بررسی دقیق میباشد.

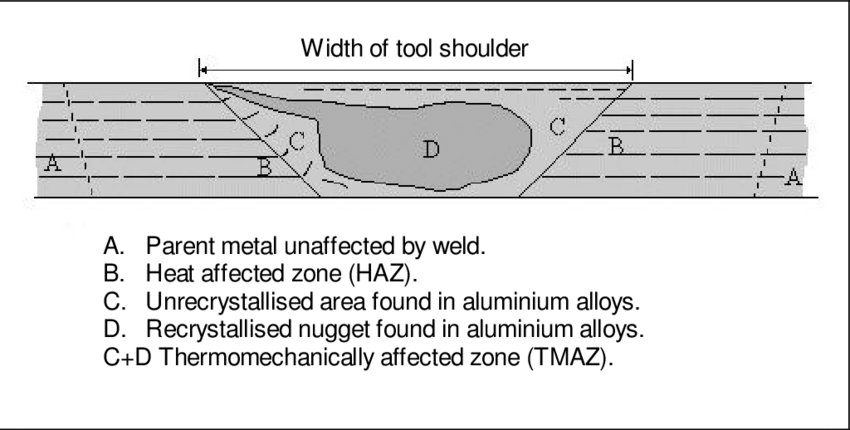

۲. مکانیزم تشکیل HAZ در FSW
در FSW، حرارت از طریق اصطکاک بین ابزار و workpiece و تغییر شکل پلاستیک ماده تولید میشود. HAZ در این روش ناحیه ای است که:
• تحت تأثیر حرارت قرار گرفته ولی تغییر شکل پلاستیک قابل توجهی نداشته است
• دما در این ناحیه به حدی است که باعث تحولات ریزساختاری میشود
• بین ماده پایه (BM) و ناحیه تحت تأثیر حرارت و تغییر شکل (TMAZ) قرار دارد
۳. تحولات ریزساختاری در HAZ
۳.۱. تغییرات اندازه دانه
• در مقایسه با روش های ذوبی، HAZ در FSW باریکتر است (معمولاً ۵۰-۲۰۰ میکرون)
• رشد دانه ها به دلیل دمای پایین تر و زمان کوتاه تر exposure محدود است
• اندازه دانه در HAZ معمولاً ۱۰-۳۰% بزرگتر از ماده پایه است
۳.۲. تشکیل و انحلال کاربیدها
• در دمای ۶۰۰-۸۰۰°C، کاربیدهای کروم ممکن است تشکیل یا انحلال یابند
• سرعت سرد کردن بالا در FSW از حساسیت زایی گسترده جلوگیری میکند
• توزیع کاربیدها در HAZ یکنواخت تر از روش های ذوبی است
۳.۳. پایداری فاز آستنیت
• با وجود اعمال حرارت، ساختار آستنیت پایدار باقی میماند
• احتمال تشکیل فازهای ناخواسته مانند δ-فرایت یا σ-فاز بسیار کم است
• کرنش های باقیمانده در این ناحیه کمتر از روش های ذوبی است
۴. تأثیر پارامترهای فرآیند بر HAZ
۴.۱. سرعت دورانی ابزار (Rotational Speed)
• سرعت های بالاتر (۸۰۰-۱۲۰۰ RPM) باعث افزایش دمای HAZ میشوند
• افزایش دما ممکن است منجر به رشد دانه و تغییرات کاربیدی شود
• سرعت های بهینه معمولاً بین ۴۰۰-۸۰۰ RPM برای فولاد ۳۰۴ هستند
۴.۲. سرعت پیشروی (Traverse Speed)
• سرعت های پایین (۵۰-۱۰۰ mm/min) زمان exposure حرارتی را افزایش میدهند
• سرعت های بالا (۲۰۰-۴۰۰ mm/min) HAZ باریک تری ایجاد میکنند
• سرعت بهینه معمولاً ۱۰۰-۲۰۰ mm/min برای balanced performance
۴.۳. هندسه ابزار (Tool Geometry)
• پین (Pin) و شانه (Shoulder) ابزار بر توزیع حرارت تأثیر می گذارند
• ابزارهای با شانه مقعر حرارت یکنواخت تری ایجاد میکنند
• جنس ابزار (tungsten-based alloys) بر انتقال حرارت مؤثر است
۵. خواص مکانیکی HAZ
۵.۱. سختی
• سختی در HAZ معمولاً ۱۰-۲۰% کمتر از ناحیه Nugget است
• کاهش سختی ناشی از رشد دانه و کاهش چگالی نابجایی است
• توزیع سختی در HAZ یکنواختتر از روش های ذوبی است
۵.۲. استحکام
• استحکام کششی HAZ slightly lower از ماده پایه است
• استحکام تسلیم typically ۵-۱۵% کاهش مییابد
• تغییرات استحکام در HAZ کمتر از روش های ذوبی است
۵.۳. چقرمگی
• به دلیل ریزساختار یکنواخت، چقرمگی fracture خوب است
• احتمال تمرکز تنش در HAZ کمتر است
• رفتار چقرمگی typically ماده پایه و ناحیه Nugget
۶. مقایسه با روش های ذوبی
• HAZ در FSW باریک تر و یکنواخت تر است
• مشکلاتی مانند حساسیت به خوردگی بین دانه ای بسیار کاهش یافته
• کرنش های باقیمانده کمتر و توزیع تنش یکنواخت تر
• performance خوردگی بهتر به دلیل ریزساختار یکنواخت
۷. نتیجه گیری
بررسی ریزساختار HAZ در جوشکاری اصطکاکی اغتشاشی فولاد ۳۰۴ نشان میدهد که این ناحیه دارای ویژگی های متمایزی نسبت به روشهای ذوبی است. با بهینه سازی پارامترهای فرآیند شامل سرعت دورانی، سرعت پیشروی و هندسه ابزار، میتوان ریزساختار HAZ را کنترل کرده و خواص مکانیکی مطلوبی به دست آورد. باریک بودن HAZ، توزیع یکنواخت کاربیدها و پایدار ماندن فاز آستنیت از مزایای اصلی این روش هستند. برای دستیابی بهperformance، پیشنهاد میشود از سرعت های دورانی متوسط (۴۰۰-۸۰۰ RPM) و سرعت های پیشروی متوسط (۱۰۰-۲۰۰ mm/min) استفاده شود. همچنین monitoring دمای فرآیند during welding می تواند به کنترل بهتر ویژگی های HAZ کمک کند.
