مقاومت در برابر خزش (Creep Resistance) استیل
مقدمه
مقاومت در برابر خزش یکی از معیارهای حیاتی در انتخاب مواد برای تجهیزات تحت بار و دمای بالا محسوب میشود. پدیده خزش به تغییر شکل تدریجی و دائمی ماده تحت تنش ثابت و در دمای بالا (معمولاً بالاتر از ۰.۴ تا ۰.۵ نقطه ذوب مطلق ماده) اطلاق میگردد. در صنایعی مانند پتروشیمی، نفت و گاز، و نیروگاهها، مبدلهای حرارتی اغلب در معرض شرایط سخت کاری شامل دما و فشار بالا قرار دارند. در این مقاله، عملکرد بلندمدت دو گرید پرکاربرد فولاد زنگنزن آستنیتی - استیل ۳۰۴ و ۳۱۶ - در مبدلهای حرارتی دما-بالا، بر اساس دادههای تجربی و مطالعات موردی، تحلیل و مقایسه میشود.
مکانیزم خزش و عوامل مؤثر بر آن
خزش در مواد معمولاً در سه مرحله رخ میدهد: مرحله اول (خزش اولیه با نرخ کاهشی)، مرحله دوم (خزش ثانویه با نرخ تقریباً ثابت) و مرحله سوم (خزش ثالثیه با نرخ افزایشی که در نهایت به گسیختگی منجر میشود). برای فولادهای زنگنزن آستنیتی مانند ۳۰۴ و ۳۱۶، که ساختار کریستالی FCC (مکعبی وجه-پر) دارند، مکانیزمهای غالب خزش در دماهای بالا، نابجاییها و نفوذ اتمی هستند.
عوامل کلیدی مؤثر بر مقاومت خزش عبارتند از:
دمای کاری: با افزایش دما، نرخ خزش به طور نمایی افزایش مییابد.
سطح تنش: تنش اعمالی مستقیماً بر نرخ تغییر شکل تأثیرگذار است.
ریزساختار ماده: عواملی مانند اندازه دانه، وجود فازهای ثانویه و کارسختی.
ترکیب شیمیایی: عناصر آلیاژی خاص میتوانند پایداری ریزساختار و مقاومت به خزش را به شدت بهبود بخشند.
معرفی گریدهای ۳۰۴ و ۳۱۶ و تفاوتهای کلیدی آنها
هر دو گرید ۳۰۴ و ۳۱۶ از خانواده فولادهای زنگنزن آستنیتی با پایه آهن-کروم-نیکل هستند. تفاوت اصلی در حضور عنصر مولیبدن در گرید ۳۱۶ است.
استیل ۳۰۴: پرکاربردترین فولاد زنگنزن که حاوی ۱۸-۲۰% کروم و ۸-۱۰.۵% نیکل است. این گرید فاقد مولیبدن میباشد.

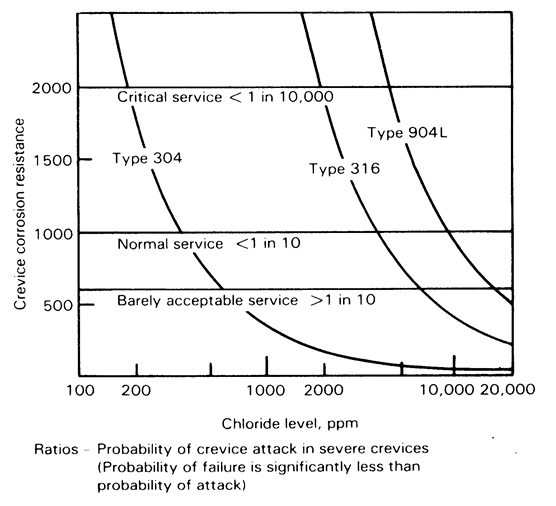

استیل ۳۱۶: حاوی ۱۶-۱۸% کروم، ۱۰-۱۴% نیکل و ۲-۳% مولیبدن است. افزودن مولیبدن مقاومت در برابر خوردگی حفرهای و شکافی را به ویژه در محیطهای حاوی کلرید بهبود میبخشد.
تحلیل عملکرد بلندمدت و مقاومت به خزش در مبدلهای حرارتی
بر اساس دادههای بلندمدت استخراج شده از عملکرد مبدلهای حرارتی در صنایع مختلف، میتوان تحلیل زیر را ارائه نمود:
۱. عملکرد در دماهای میانه (۵۰۰ تا ۶۰۰ درجه سانتیگراد)
در این محدوده دمایی، که برای بسیاری از مبدلهای حرارتی رایج است، هر دو گرید عملکرد قابل قبولی از خود نشان میدهند. با این حال، استیل ۳۱۶ به دلیل حضور مولیبدن، از استحکام مکانیکی و مقاومت به خزش اندکی بالاتری برخوردار است. مولیبدن با ایجاد محلول جامد و افزایش انرژی لازم برای حرکت نابجاییها، استحکام در دمای بالا را بهبود میبخشد. دادههای مربوط به "استحکام تسلیم خزشی" (Creep Strength) - که معمولاً به عنوان تنشی تعریف میشود که در دمای معین پس از ۱۰۰۰۰۰ ساعت (حدود ۱۱.۴ سال) باعث تغییر شکل ۱% میشود - نشان میدهد که استیل ۳۱۶ در این دماها دارای حدود ۱۰-۱۵% استحکام تسلیم خزشی بالاتر نسبت به استیل ۳۰۴ است.
۲. عملکرد در دماهای بالا (بالاتر از ۶۰۰ درجه سانتیگراد و تا ۸۰۰ درجه سانتیگراد)
با افزایش دما به بالای ۶۰۰ درجه سانتیگراد، تفاوت عملکرد این دو گرید آشکارتر میشود. در این دماها، پدیدهی "تجزیه کاربید" (Carbide Precipitation) به یک نگرانی تبدیل میشود. اتمهای کربن موجود در فولاد تمایل دارند با کروم ترکیب شده و کاربید کروم (مانند Cr23C6) را عمدتاً در مرز دانهها تشکیل دهند. این پدیده که "حساسشدگی" (Sensitization) نامیده میشود، منجر به فقیر شدن مناطق اطراف مرز دانه از کروم و در نتیجه کاهش مقاومت به خوردگی بین دانهای و همچنین تضعیف مرز دانهها میگردد. تضعیف مرز دانهها، مسیرهای آسانی برای ترکخوردگی ناشی از خزش (Creep Cracking) فراهم میکند.

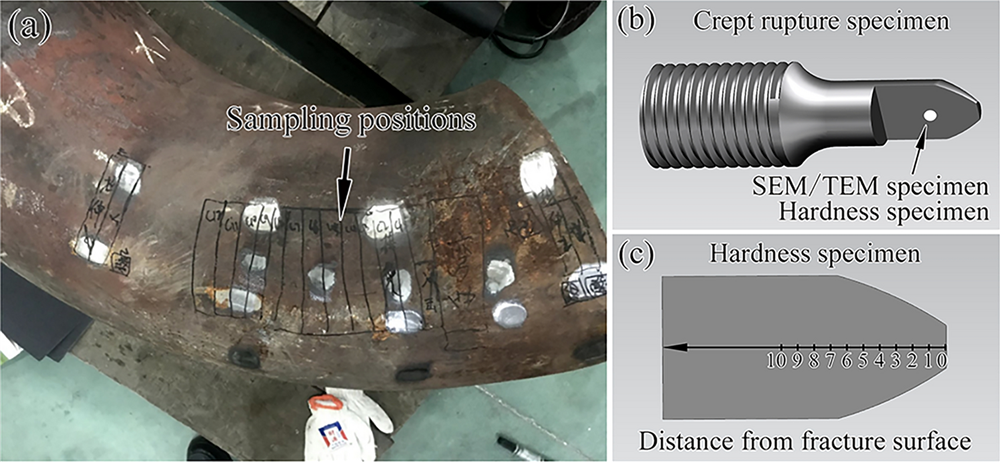

در اینجا، نقش مولیبدن در استیل ۳۱۶ پررنگتر میشود. اگرچه مولیبدن به طور کامل از حساسشدگی جلوگیری نمیکند، اما تشکیل کاربیدها را به تأخیر انداخته و پایداری ریزساختار را در دمای بالا افزایش میدهد. دادههای حاصل از بررسیهای متالوگرافی روی نمونههای سرویسداده شده از مبدلهای حرارتی نشان میدهند که نمونههای ساخته شده از استیل ۳۱۶ پس از ۱۰۰۰۰۰ ساعت کار در دمای ۶۵۰ درجه سانتیگراد، ترکهای خزشی کمتعداد و کوتاهتری در مقایسه با نمونههای مشابه از جنس استیل ۳۰۴ دارند.
۳. تأثیر محیط کاری خورنده
بسیاری از مبدلهای حرارتی همزمان در معرض دماهای بالا و محیطهای خورنده (مانند گازهای داغ حاوی گوگرد یا خاکستر) قرار دارند. در این شرایط، مقاومت به خوردگی سطحی و اکسیداسیون نیز بر طول عمر مؤثر تأثیر مستقیم دارد. استیل ۳۱۶ به دلیل مقاومت بالاتر در برابر اکسیداسیون و خوردگی در دماهای بالا، میتواند یک لایه چسبنده و محافظ از اکسید (Scale) تشکیل دهد. حفظ یکنواختی و یکپارچگی این لایه اکسیدی از نازک شدن دیواره لولهها و در نتیجه افزایش تنش واقعی بر ماده جلوگیری میکند، که این خود به طور غیرمستقیم بر کاهش نرخ خزش تأثیر میگذارد.
جمع بندی نهایی و راهکارهای مهندسی
تحلیل دادههای بلندمدت به وضوح نشان میدهد که در کاربردهای دما-بالا (به ویژه بالای ۶۰۰ درجه سانتیگراد)، استیل ۳۱۶ به دلیل حضور مولیبدن، برتری قابل توجهی در مقاومت به خزش و پایداری ریزساختاری در بلندمدت نسبت به استیل ۳۰۴ دارد.
انتخاب نهایی بین این دو ماده باید بر اساس یک ارزیابی اقتصادی-فنی صورت پذیرد:
برای مبدلهای حرارتی با دمای کاری پایینتر (زیر ۵۵۰ درجه سانتیگراد) و در محیطهای غیرخورنده، استیل ۳۰۴ میتواند به عنوان یک گزینه مقرونبهصرفه عملکرد رضایتبخشی داشته باشد.
برای مبدلهای حرارتی با دمای کاری بالا (بالای ۶۰۰ درجه سانتیگراد)، در محیطهای خورنده، یا در مواردی که طول عمر طراحی بسیار طولانی (مثلاً بیش از ۲۰ سال) مورد انتظار است، سرمایهگذاری اولیه بیشتر برای انتخاب استیل ۳۱۶ کاملاً توجیهپذیر است. این انتخاب منجر به کاهش دفعات تعمیرات، افزایش قابلیت اطمینان و در نهایت کاهش هزینه چرخه عمر (Life Cycle Cost) تجهیز میشود.
برای شرایط به مراتب سختتر، حتی گریدهای مقاومتر مانند استیل ۳۱۶H (با کربن بالاتر برای استحکام بیشتر در دمای بالا) یا فولادهای زنگنزن آستنیتی stabilized شده با تیتانیوم یا نیوبیوم (مانند ۳۲۱ و ۳۴۷) و یا فولادهای دوپلکس نیز در نظر گرفته میشوند. در نهایت، طراحی بهینه مبدلهای حرارتی، کنترل دقیق شرایط عملیاتی و اجرای برنامههای منظم بازرسی و پایش وضعیت، برای دستیابی به حداکثر طول عمر از هر مادهای ضروری است.
